2025년 11월, AI 업계에 놀라운 소식이 전해졌습니다. NVIDIA의 차세대 GPU 아키텍처인 Rubin이 이미 TSMC의 생산 라인에 투입되었다는 것입니다. 불과 며칠 전 젠슨 황 CEO가 첫 Rubin 샘플을 연구실에서 받았다고 발표한 직후였기에, 이 발표는 업계 전문가들조차 예상하지 못한 속도였습니다.

더욱 주목할 점은 NVIDIA가 모든 주요 DRAM 제조사로부터 HBM4 메모리 샘플을 확보했다는 사실입니다. SK하이닉스, 삼성, 마이크론 등 주요 메모리 제조사들과의 긴밀한 협력을 통해, NVIDIA는 2026년 3분기 또는 그 이전 대량 생산을 목표로 공격적인 일정을 추진하고 있습니다.

"우리는 이미 Rubin이 생산 라인에 투입된 것을 확인했습니다. TSMC는 관련 수요를 지원하기 위해 매우 열심히 일하고 있습니다." — 젠슨 황, NVIDIA CEO

이러한 빠른 진행은 현재 진행 중인 Blackwell과 Blackwell Ultra GPU에 대한 "멈출 수 없는" 수요 때문입니다. TSMC는 이미 3nm 공정의 생산 능력을 50% 증대시켰으며, TSMC의 C.C. Wei 회장은 NVIDIA가 "더 많은 웨이퍼"를 요청했다고 확인했습니다. 정확한 수량은 "비밀"이라고 밝혔지만, 그 규모가 엄청날 것이라는 점은 의심의 여지가 없습니다.

Vera Rubin 플랫폼, 새로운 AI 슈퍼칩

2025년 3월 워싱턴 GTC에서 젠슨 황은 처음으로 Vera Rubin 슈퍼칩을 공개했습니다. 이 플랫폼은 두 개의 초대형 GPU와 차세대 Vera CPU, 그리고 주변부에 배치된 대량의 LPDDR 메모리로 구성된 통합 설계입니다. Rubin은 Blackwell의 후속작으로, NVIDIA의 데이터센터 AI 인프라 로드맵에서 핵심적인 위치를 차지합니다.

Rubin GPU 핵심 사양

Rubin GPU는 2개의 Reticle-sized 칩으로 구성되며, 각 칩은 8개의 HBM4 메모리 사이트를 탑재합니다. 총 288GB의 HBM4 메모리를 장착하여, H100의 80GB나 H200의 141GB를 크게 상회합니다. 이는 초대형 언어 모델의 학습과 추론에 필수적인 메모리 병목 현상을 해소하기 위한 설계입니다.

특히 주목할 점은 FP4 성능입니다. Rubin은 50 페타플롭스 PFLOPS의 FP4 성능을 제공하며, 이는 B200의 20 PFLOPS 대비 2.5배 향상된 수치입니다. FP4는 Blackwell에서 처음 도입된 4비트 정밀도로, 초대형 모델의 추론 작업에서 8배의 속도 향상과 87.5%의 메모리 절감을 제공하면서도 정확도 손실은 2~3%에 불과합니다.

Rubin vs Blackwell 핵심 개선 사항

메모리 용량 증대: 192GB → 288GB, 50% 증가

차세대 메모리: HBM3e → HBM4, 대역폭 및 효율성 향상

FP4 성능: 20 PFLOPS → 50 PFLOPS, 2.5배 향상

제조 공정: TSMC 4nm → TSMC 3nm, 전력 효율 개선

통합 설계: 차세대 Vera CPU와 긴밀한 통합

HBM4, 메모리 병목의 혁신적 해결

현대 AI 워크로드에서 메모리 대역폭은 연산 성능만큼 중요합니다. 아무리 많은 CUDA 코어와 텐서 코어를 보유해도, 데이터를 충분히 빠르게 전송하지 못하면 코어들이 유휴 상태로 대기하게 됩니다. 이는 마치 고속도로에 자동차가 많아도 진입로가 좁으면 정체가 발생하는 것과 같습니다.

NVIDIA가 모든 주요 DRAM 제조사로부터 HBM4 샘플을 확보한 것은 전략적으로 매우 중요합니다. SK하이닉스는 세계 최초로 HBM4 샘플을 제공했으며, 16-Hi 스택 구조와 2TB/sec의 메모리 대역폭을 시연했습니다. 삼성과 마이크론도 각자의 HBM4 솔루션을 준비 중이며, NVIDIA는 여러 공급업체를 확보함으로써 공급 부족 위험을 최소화하고 있습니다.

HBM4는 단순히 HBM3e의 개선판이 아니라, 근본적인 아키텍처 혁신을 포함합니다. 더 높은 메모리 대역폭, 스택당 더 큰 용량, 그리고 동일한 풋프린트 내에서 더 나은 열 통합 옵션을 제공합니다. 현대 대형 언어 모델의 연산 능력은 더 이상 GPU 성능에 선형적으로 확장되지 않고, 메모리 병목에 의해 제약받기 때문에 HBM4는 필수 불가결한 기술입니다.

"HBM4는 단순한 개선이 아니라 생존을 위한 필수 요소입니다. 메모리 병목 문제를 해결하지 못하면 성능뿐만 아니라 시장 리더십도 잃게 됩니다. Rubin은 진화가 아닌 파괴적 혁신을 통해 이 문제를 해결하고자 합니다." — igor'sLAB 분석

OpenAI 파트너십, 역사상 최대 규모의 AI 인프라 투자

2025년 9월 22일, NVIDIA와 OpenAI는 $100억 규모의 전략적 파트너십을 발표했습니다. 이는 단순한 하드웨어 공급 계약이 아니라, AI 슈퍼인텔리전스를 향한 여정에서 가장 큰 인프라 투자 중 하나입니다. 파트너십의 핵심은 최소 10기가와트 GW의 NVIDIA 시스템을 배치하는 것으로, 이는 원자력 발전소 10기에 해당하는 전력량입니다.

첫 번째 1기가와트는 2026년 하반기에 Vera Rubin 플랫폼을 사용하여 가동될 예정입니다. NVIDIA는 각 기가와트가 배치될 때마다 점진적으로 투자를 진행하며, 1기가와트당 약 $500억에서 $600억의 데이터센터 구축 비용이 소요되는데, 이 중 약 $350억이 NVIDIA 칩과 시스템에 사용됩니다.

OpenAI CEO 샘 올트먼은 "모든 것은 컴퓨팅 능력에서 시작됩니다. 컴퓨팅 인프라는 미래 경제의 기반이 될 것이며, 우리는 NVIDIA와 함께 구축하는 것을 활용하여 새로운 AI 혁신을 창출하고 이를 대규모로 사람들과 기업에 제공할 것입니다"라고 밝혔습니다.

OpenAI-NVIDIA 파트너십 규모 비교

맨해튼 프로젝트 1942-1946

• 당시 비용: $20억, 현재 가치 약 $250~300억

• GDP 비중: 미국 GDP의 0.4%

• 고용: 최대 130,000명

NVIDIA-OpenAI 프로젝트 2026~

• 총 투자: $1000억 이상, 인프라 포함

• 맨해튼 프로젝트의 3배 이상 규모

• 전력: 10 기가와트, 원자력 발전소 10기 규모

• GPU: 수백만 개의 차세대 칩

목표: 핵무기가 아닌 인공 초지능 AGI/ASI 개발

이 파트너십은 NVIDIA를 단순한 하드웨어 공급업체가 아닌 전략적 컴퓨팅 파트너로 자리매김합니다. OpenAI와 NVIDIA는 로드맵을 공동으로 최적화하여 OpenAI의 모델 및 인프라 소프트웨어와 NVIDIA의 하드웨어 및 소프트웨어를 긴밀하게 통합할 계획입니다.

"NVIDIA만이 이러한 규모와 속도로 이것을 할 수 있는 유일한 파트너입니다. 이 인프라를 구축하는 것은 우리가 하고자 하는 모든 것에 필수적입니다." — 샘 올트먼, OpenAI CEO

Vera Rubin NVL144와 Rubin Ultra NVL576 플랫폼

NVIDIA는 Rubin 아키텍처를 기반으로 두 가지 주요 플랫폼을 준비하고 있습니다. 2026년 하반기에 출시될 Vera Rubin NVL144와 2027년 하반기에 출시될 Rubin Ultra NVL576입니다.

Vera Rubin NVL144, 2026년 하반기

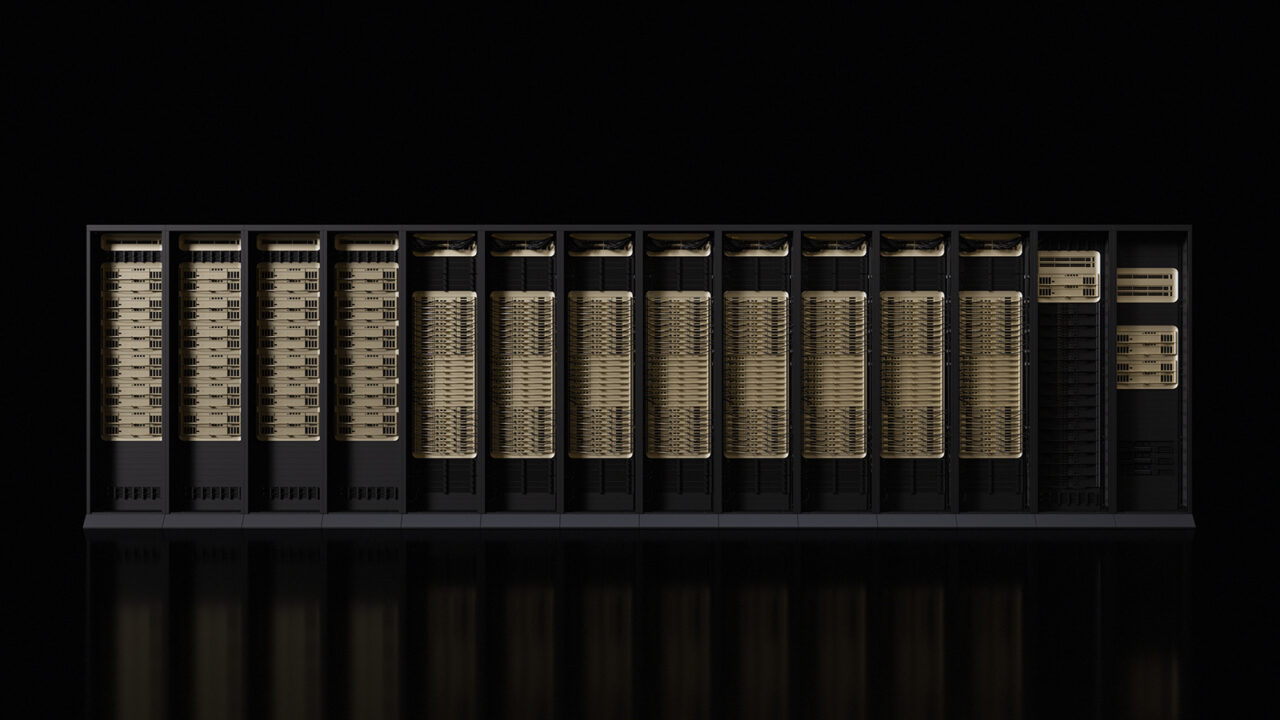

NVL144 플랫폼은 144개의 Rubin GPU를 탑재한 랙 스케일 AI 슈퍼컴퓨터입니다. 이는 NVIDIA의 3세대 NVLink 랙 스케일 시스템으로, 완전히 성숙하고 대규모 공급망을 갖춘 플랫폼입니다.

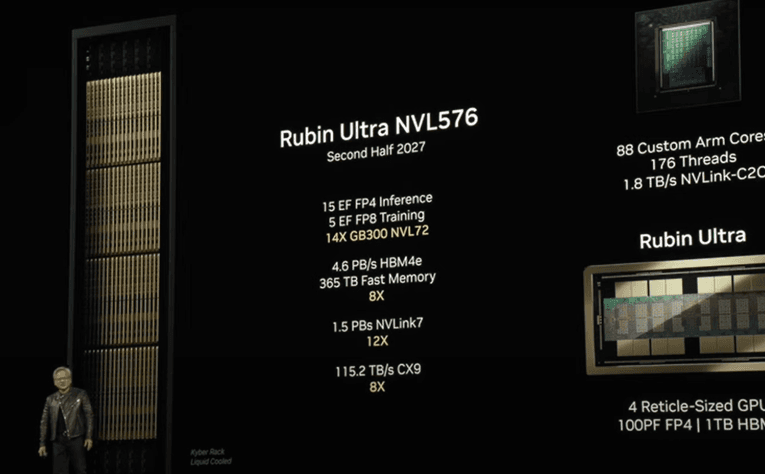

Rubin Ultra NVL576, 2027년 하반기

Rubin Ultra는 NVL144의 강력한 후속작으로, 576개의 Rubin Ultra GPU를 탑재합니다. 각 Rubin Ultra GPU는 4개의 Reticle-sized 칩(Rubin의 2배)을 사용하며, 1TB의 HBM4e 메모리를 16개의 HBM 사이트에 분산 배치합니다.

Rubin Ultra NVL576의 15 엑사플롭스 Exaflops FP4 성능은 현재 세계 최고 성능 슈퍼컴퓨터들을 능가합니다. 이는 GPT-4급 모델의 실시간 추론을 가능하게 하며, 수천 명의 사용자가 동시에 복잡한 AI 모델을 사용할 수 있는 환경을 제공합니다.

전력 소비와 냉각 시스템

Rubin Ultra NVL576의 예상 전력 소비량은 약 600kW로, 이는 단일 랙으로는 전례 없는 수준입니다. 이러한 고밀도 전력 환경에서는 전통적인 공랭 냉각으로는 불충분하며, 수냉 Liquid Cooling 시스템이 필수입니다.

NVIDIA는 Rubin Ultra를 위한 냉각 솔루션을 재검토하고 있으며, 2300W의 열 부하를 처리하기 위한 혁신적인 냉각 기술이 적용될 것으로 예상됩니다. 데이터센터 운영자들은 이에 대비하여 냉각 인프라를 대폭 업그레이드해야 할 것입니다.

TSMC 3nm 공정과 생산 능력 확대

Rubin GPU는 TSMC의 최신 3nm 공정(N3P 또는 최적화된 N3P 변형으로 추정)을 사용하여 제조됩니다. 이는 Blackwell의 4nm 공정 대비 전력 효율과 트랜지스터 밀도에서 상당한 개선을 제공합니다.

TSMC는 Rubin 수요에 대비하여 이미 3nm 생산 능력을 50% 증대시켰습니다. TSMC C.C. Wei 회장은 NVIDIA가 "더 많은 웨이퍼와 칩"을 요청했다고 밝혔으며, 정확한 수량은 "비밀"이라고 언급했습니다. 그러나 현재 Blackwell GPU에 대한 막대한 수요를 고려할 때, 그 규모는 엄청날 것으로 예상됩니다.

3nm 공정으로의 전환은 단순히 더 작은 트랜지스터를 의미하는 것이 아닙니다. 더 높은 성능, 더 낮은 전력 소비, 그리고 더 작은 칩 크기를 동시에 달성할 수 있습니다. 이는 AI 워크로드의 증가하는 전력 수요를 관리하는 데 필수적입니다.

"TSMC는 관련 수요를 지원하기 위해 매우 열심히 일하고 있습니다. Rubin은 연구실 단계에서 생산 단계로 불과 며칠 만에 진입했는데, 이는 전례 없는 속도입니다." — UDN 보도

한국 시장에 미치는 영향

Rubin GPU의 등장은 한국의 AI 인프라 시장에도 큰 영향을 미칠 것입니다. 한국 정부는 2026년 AI 예산에 10조 1천억 원을 배정하고, 2025-2026년 2년간 GPU 확보에만 3조 5천억 원을 투입할 계획입니다. 이 중 상당 부분이 Rubin 세대 GPU로 전환될 가능성이 높습니다.

SK하이닉스는 세계 최초로 HBM4 샘플을 NVIDIA에 공급한 기업으로, Rubin GPU의 핵심 메모리 공급업체가 될 것으로 예상됩니다. 이는 한국 반도체 산업에 새로운 성장 동력을 제공할 것입니다. 삼성전자 역시 HBM4 개발에 박차를 가하고 있으며, NVIDIA의 다중 공급업체 전략에 포함될 가능성이 높습니다.

한국 기업의 Rubin 에코시스템 참여

SK하이닉스

• 세계 최초 HBM4 샘플 공급

• 16-Hi 스택 구조, 2TB/sec 대역폭

• Rubin 주력 메모리 공급업체 예상

삼성전자

• HBM4 개발 진행 중

• NVIDIA 다중 공급업체 전략의 일부

• 메모리 시장 경쟁력 강화

네이버클라우드, 카카오, NHN

• 2026년 Rubin 기반 AI 인프라 구축 예상

• 정부 GPU 확보 사업 참여

• 국내 AI 클라우드 서비스 확대

네이버클라우드, 카카오, NHN 등 국내 클라우드 서비스 제공업체들은 정부의 'AI컴퓨팅 자원 활용 기반 강화 사업'과 '첨단 GPU 확보 추진방안'을 통해 2026년 하반기부터 Rubin GPU를 대량으로 도입할 것으로 예상됩니다. 이는 국내 기업과 연구기관이 세계 최신 AI 인프라를 활용할 수 있는 기회를 제공합니다.

Rubin 이후, NVIDIA의 장기 로드맵

NVIDIA는 이미 Rubin 이후의 로드맵도 공개했습니다. 젠슨 황 CEO는 향후 5년간 Blackwell, Rubin, 그리고 미래 세대 아키텍처를 통해 $3조에서 $4조 규모의 AI 인프라 시장을 개척할 것이라고 밝혔습니다.

Rubin 다음 세대로는 Feynam 아키텍처가 예정되어 있으며, 이는 2028년경 출시될 것으로 예상됩니다. NVIDIA의 연간 제품 업데이트 주기를 고려할 때, 우리는 매년 새로운 혁신을 경험하게 될 것입니다.

"Rubin은 많은 새로운 아이디어를 담고 있으며, GTC 2026에서 이에 대해 깊이 있게 다룰 것을 기대합니다. 우리는 말 그대로 모든 애플리케이션, 모든 사용 사례, 모든 기기에 지능을 연결할 것이며, 우리는 이제 시작에 불과합니다." — 젠슨 황, NVIDIA CEO

빠르게 다가오는 미래

Rubin GPU의 예상보다 빠른 생산 진입은 AI 인프라 경쟁이 얼마나 치열한지를 보여줍니다. 연구실에서 샘플을 받은 지 며칠 만에 생산 라인에 투입되는 것은 NVIDIA의 공격적인 일정과 시장의 막대한 수요를 반영합니다.

Rubin GPU 핵심 요약

생산 상태: 이미 TSMC 생산 라인 투입, 2026년 3분기 대량 생산 목표

메모리 혁신: 모든 주요 제조사로부터 HBM4 샘플 확보, 288GB 용량

성능: GB300 대비 3.3배 향상 FP4 기준, 50 PFLOPS

파트너십: OpenAI와 $100억 투자, 10 기가와트 인프라

플랫폼: NVL144 2026년 및 NVL576 Ultra 2027년

제조: TSMC 3nm 공정, 생산 능력 50% 증대

한국 기회: SK하이닉스 HBM4 공급, 국내 클라우드 업체 도입 예정

기업과 연구기관 입장에서는 현재의 GPU 투자 전략을 재검토해야 할 시점입니다. 2026년 하반기면 Rubin 플랫폼이 상용화되므로, 지금 H100/H200을 대량 구매하는 것보다 일부 물량만 확보하고 나머지는 Rubin으로 전환하는 것이 합리적일 수 있습니다.

다만 신제품의 초기 소프트웨어 성숙도 문제를 고려해야 합니다. Rubin이 2026년 하반기에 출시되더라도, 완전한 소프트웨어 생태계가 구축되기까지는 6~12개월이 추가로 소요될 수 있습니다. 따라서 검증된 H100/H200과 신기술 Rubin을 적절히 혼합하는 전략이 필요합니다.

NVIDIA의 로드맵은 명확합니다. 매년 새로운 세대의 GPU를 출시하여 AI 인프라의 한계를 지속적으로 확장하는 것입니다. Rubin은 이 여정에서 중요한 이정표이며, 2026년은 AI 인프라 역사에서 또 다른 혁명적인 해가 될 것입니다.

"우리는 향후 5년간 Blackwell, Rubin, 그리고 미래 세대 아키텍처를 통해 $3조에서 $4조 규모의 글로벌 AI 인프라 기회를 확장할 것으로 예상합니다." — 젠슨 황, NVIDIA CEO
